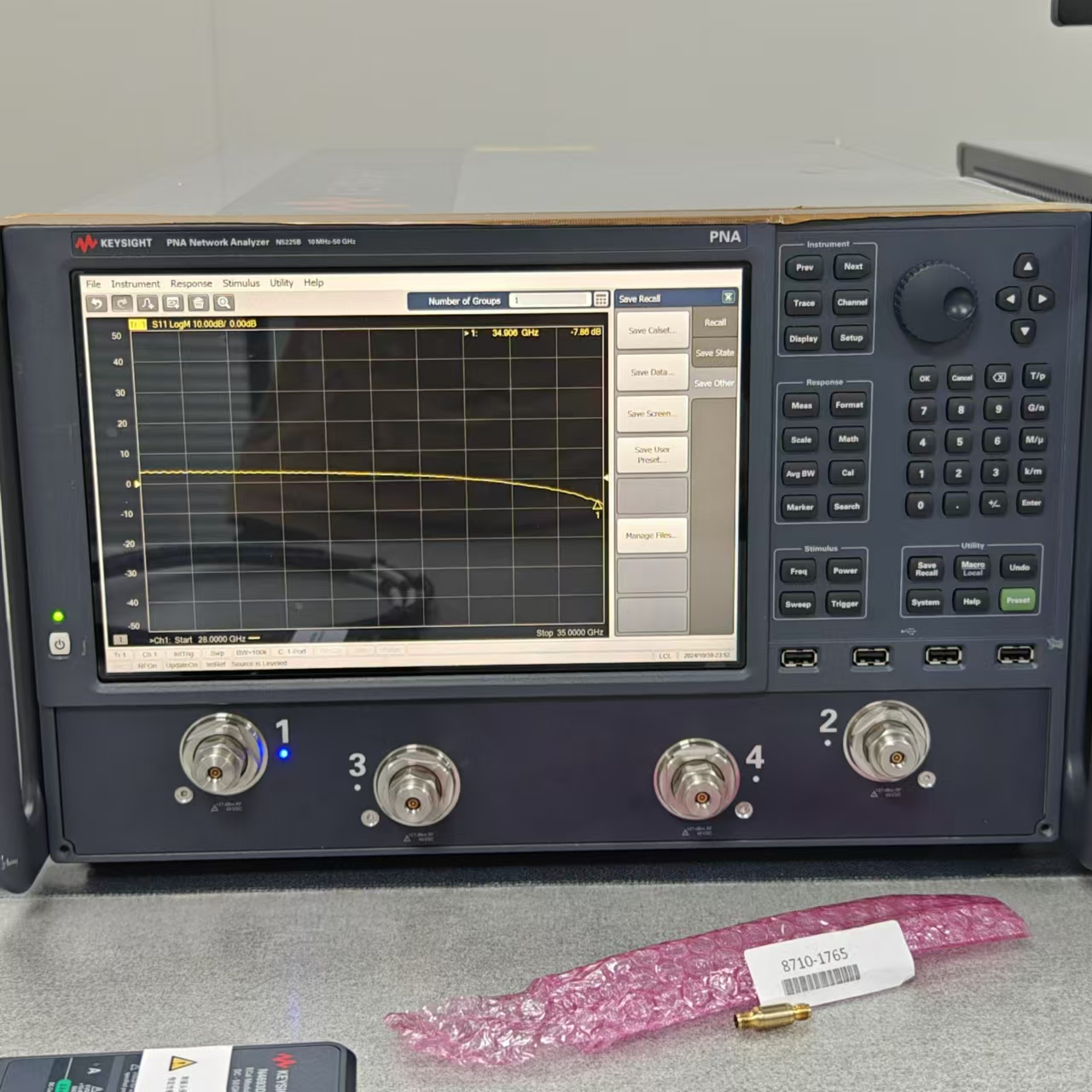

尊龍凱時 N5245B 并非一臺傳統的矢量網絡分析儀（VNA），它是是德科技 PNA-X 系列中的旗艦級產品，代表了對現代射頻微波測試挑戰的終極解決方案。其核心設計理念是 “All-in-One”——將矢量網絡分析、噪聲系數測試、脈沖測試、非線性失真測試等眾多功能高度集成于單一主機內。
通過一次連接，工程師即可完成以往需要多臺儀器和復雜布線才能實現的復雜測量，極大地提高了測試效率、精度和可重復性。N5245B 是應對 5G/6G、雷達、衛星通信、航空航天與國防以及高速半導體 等領域尖端研發與驗證需求的理想工具。
高度集成的一體化測試能力
矢量網絡分析：提供精確的S參數測量（幅度、相位、群延時）。
噪聲系數測試（需選件）：內置噪聲接收機和噪聲源，可直接測量放大器、變頻器等器件的噪聲系數和增益。
脈沖射頻測試（需選件）：內置脈沖調制器和發生器，支持高精度脈沖S參數測量，專為雷達T/R組件等脈沖器件設計。
非線性與失真分析：通過內置第二信號源，輕松執行增益壓縮（P1dB）、三階交調（TOI/IMD3）、諧波失真測量。
變頻器件測試：全面分析混頻器、變頻器的變頻損耗、隔離度、壓縮和群延時特性。
無與倫比的性能指標
擁有極寬的頻率范圍、極高的動態范圍和極低的軌跡噪聲，確保在任何測試場景下都能獲得可靠、精確的數據。
強大的多端口功能
提供 2端口 或 4端口 配置。4端口型號可輕松測試平衡/差分器件（如差分放大器）、雙工器、濾波器組和開關矩陣，無需手動切換電纜，避免了連接誤差。
智能化與自動化
支持電子校準件（ECal），實現快速、全自動、高重復性的校準流程。
配備功能強大的軟件平臺和專用應用軟件（如放大器、混頻器測試軟件），極大簡化了復雜測量的設置過程。
以下為 N5245B（50 GHz 型號） 的典型技術指標，具體數值可能因配置和環境而異。
| 參數類別 | 技術指標 | 說明與注釋 |
|---|---|---|
| 頻率范圍 | 10 MHz ~ 50 GHz | 可通過外部諧波混頻器擴展至 1.1 THz |
| 測量端口 | 2 或 4 端口 | 所有端口均具備源和接收機 |
| 動態范圍 | > 125 dB (在 50 GHz) | 衡量測量大信號與小信號的能力，對高隔離度測試至關重要 |
| 輸出功率 | > +13 dBm (在 50 GHz) | 功率掃描范圍寬，支持從噪聲系數到壓縮的各類測試 |
| 軌跡噪聲 | < 0.005 dB RMS (10 Hz IFBW) | 極低的噪聲保證了高精度測量，尤其是對高回波損耗器件 |
| 測量速度 | ~ 25 μs/點 (10 Hz IFBW) | 高速掃描適用于生產環境 |
| 阻抗匹配 | < -30 dB (電子校準后) | 優異的端口匹配降低了測量不確定度 |
| S參數測試不確定度 | < 0.02 dB (傳輸) | 極低的系統誤差提供了業界領先的測量精度 |
| 內部第二信號源 | 支持 (需選件 H90) | 用于互調失真（IMD）和混頻器測試 |
| 內部噪聲接收機 | 支持 (需選件 H85) | 用于噪聲系數測試 (需配合軟件選件 085) |
| 內部脈沖調制器 | 支持 (需選件 H88) | 用于脈沖射頻S參數測試，最窄脈沖50 ns |
選件是解鎖N5245B全部潛力的鑰匙，主要分為硬件和軟件許可。
基礎訂單號：
N5245B-2P5: 2端口，50 GHz 主機
N5245B-4P5: 4端口，50 GHz 主機 (最常用)
核心硬件選件 (Hxx):
H85: 內部噪聲接收機 (噪聲系數測試必備)
H88: 內部脈沖調制器和發生器 (脈沖測試必備)
H90: 內部第二信號源 (IMD和混頻器測試必備)
H29: 內部直流偏置電源 (為有源器件供電)
核心軟件許可選件 (Uxx):
085: 噪聲系數應用軟件 (噪聲系數測試必備)
080: 增益壓縮應用軟件
089: 頻譜分析應用軟件 (諧波、雜散)
090: 互調失真應用軟件 (IMD)
校準件 (必需，單獨購買):
電子校準件(ECal)：如 N4694B (2.4mm, 至 50 GHz)，實現快速全自動校準。
機械校準套件：如 85052D (至 50 GHz)，提供最高的校準精度(TRL)。
航空航天與國防：雷達系統T/R模塊、天線、電子戰(EW)組件、衛星載荷測試。
無線通信：5G/6G基站功率放大器(PA)、低噪聲放大器(LNA)、濾波器、雙工器、毫米波射頻集成電路(RFIC/MMIC)表征。
半導體與科研：化合物半導體（GaN, GaAs）器件建模、驗證，大學及研究所前沿技術研發。
高可靠性制造：對精度和效率要求極高的自動化生產測試線。
