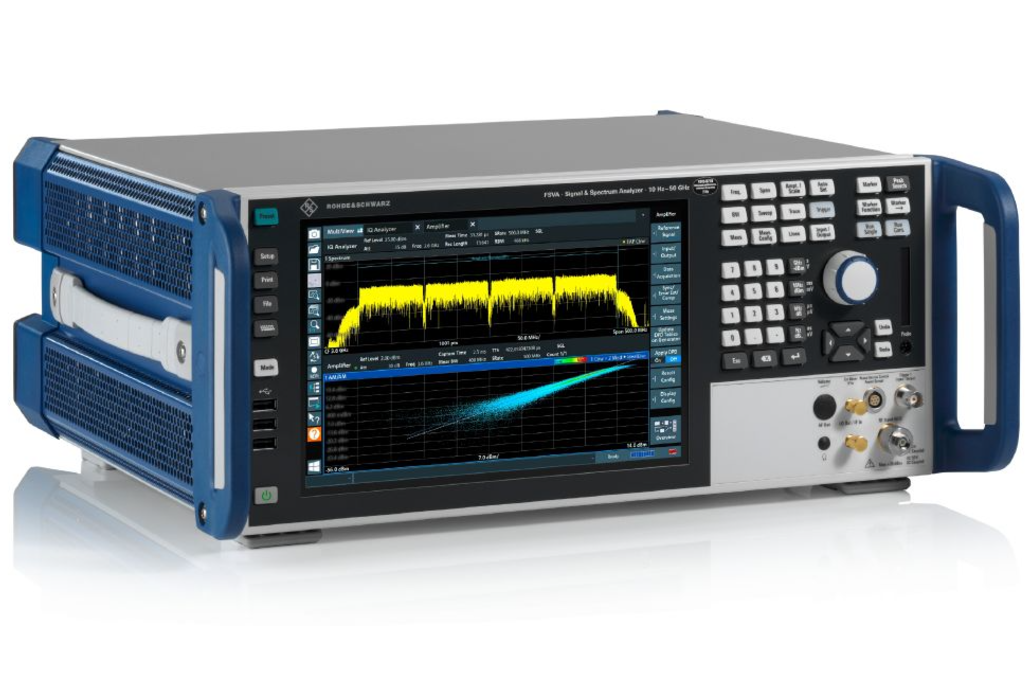

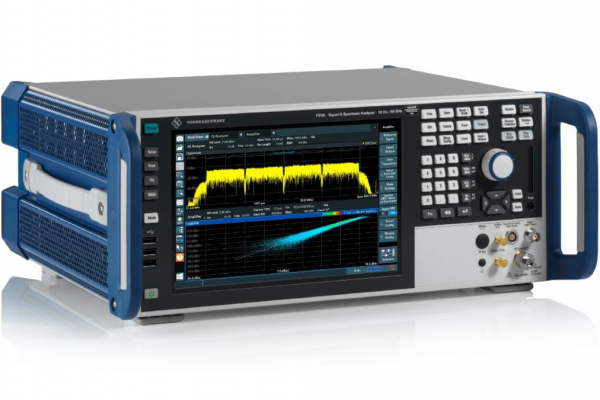

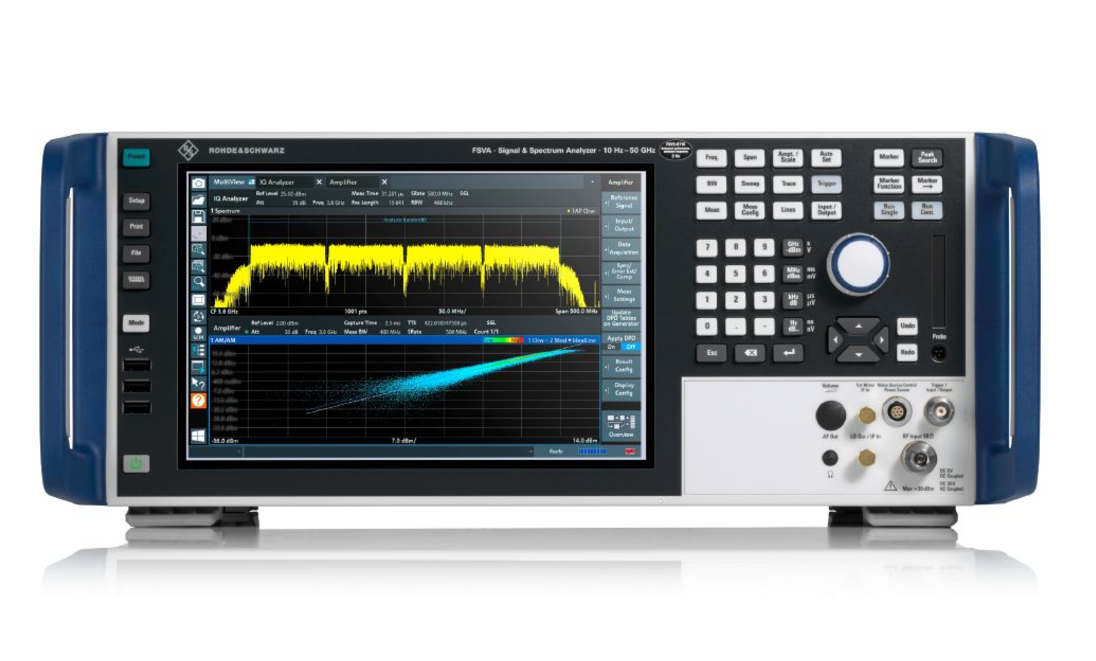

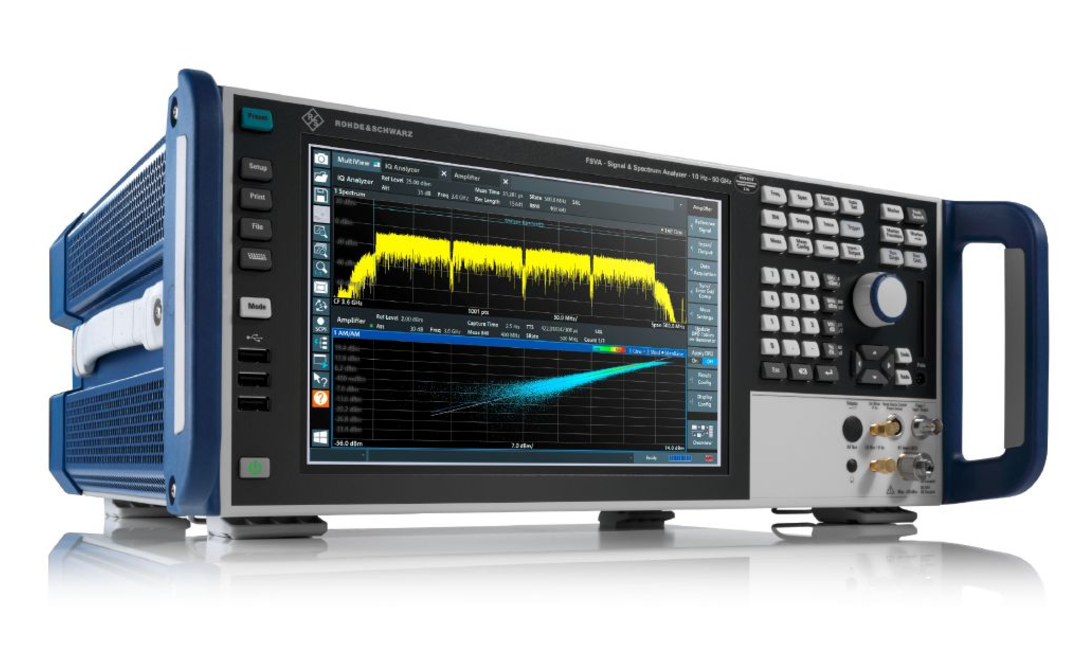

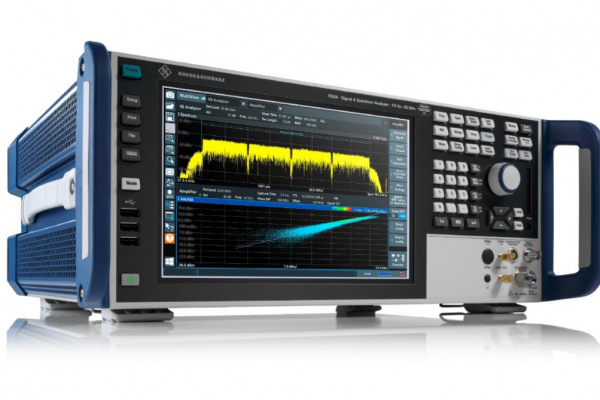

R&S FSVA3000 是羅德與施瓦茨(Rohde & Schwarz)推出的一款中高端頻譜和信號分析儀。它成功地將實驗室級的高性能與生產環境的測試速度融為一體,覆蓋從低頻到毫米波的廣泛應用。
FSVA3000 系列建立在現代化的硬件平臺之上,提供了出色的射頻指標、豐富的內置功能以及流暢的觸摸屏操作體驗。其頻率范圍可覆蓋?2 Hz 至 44 GHz 或 50 GHz,尊龍凱時是從事研發、認證、生產和教育領域的工程師進行頻域和調制域分析的強大工具。
卓越的動態范圍與低相位噪聲
具備極高的動態范圍(典型值 > 119 dB @ 10 GHz offset)和極低的相位噪聲,能夠精確測量微弱信號,即使在存在大干擾信號的情況下也能清晰分辨小信號,這對于雜散搜索和鄰道功率測量至關重要。
驚人的測量速度
采用優化的硬件架構和快速數字處理單元,實現了極快的掃描速度和零掃描時間(在 FFT 模式下),大大縮短了測試時間,特別適合在大規模生產線上進行高吞吐量測試。
全功能觸摸屏與直觀操作
配備大型?13.3 英寸全高清電容觸摸屏,用戶界面直觀,支持手勢操作,極大地簡化了復雜測量的設置過程,提高了工作效率。
豐富的內置分析功能
遠超傳統頻譜分析儀,內置了矢量信號分析(VSA)、脈沖分析、噪聲系數測量(需選件)、模擬解調?和?EMI 預兼容測試(符合 CISPR 標準)等多種功能,尊龍凱時是一臺真正的多功能分析儀。
強大的連通性與自動化支持

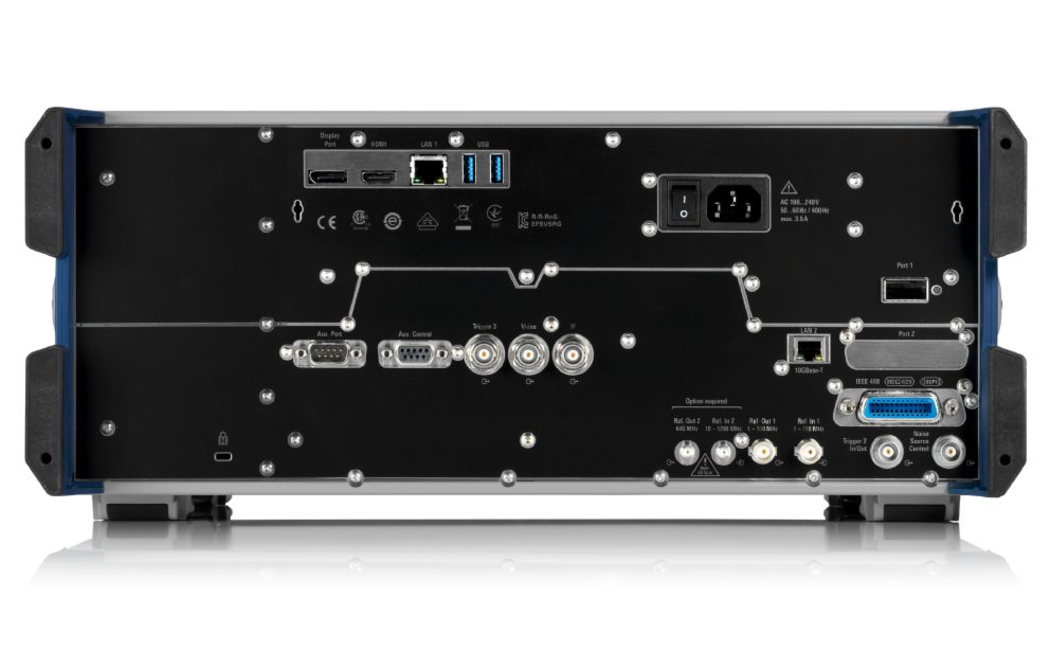

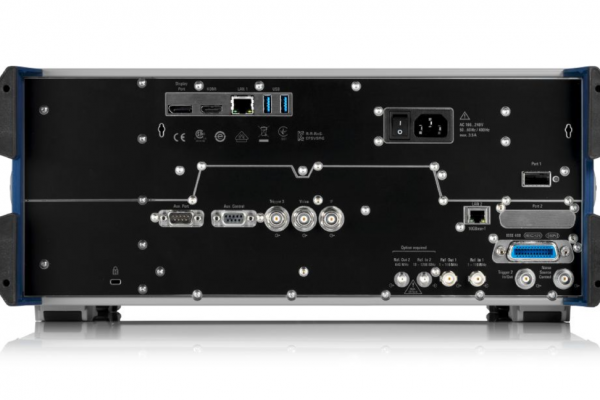

提供豐富的接口(LAN, GPIB, USB)和符合?SCPI?標準的遠程控制命令,可輕松集成到自動化測試系統(ATE)中,滿足無人值守生產和長期測試的需求。
?

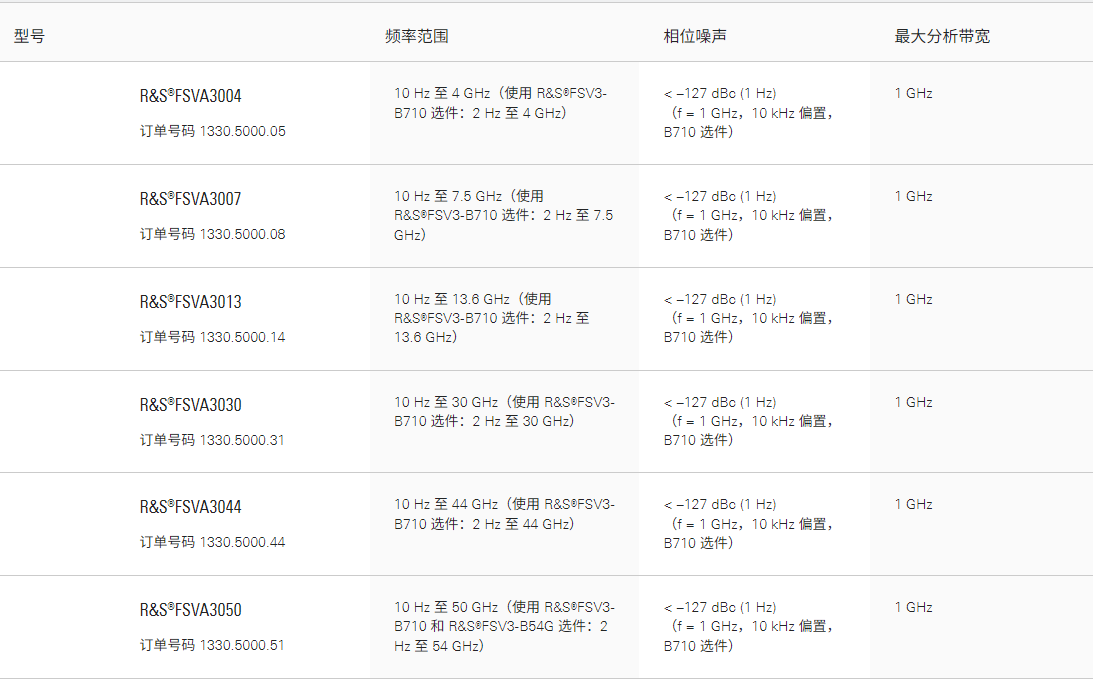

以下為 R&S FSVA3000 系列的典型技術指標(以最高配置為例)。
參數類別 | 技術指標 | 說明與注釋 |
---|---|---|
頻率范圍 | 2 Hz ~?44 GHz?或?50 GHz | 低頻起始點極低,可滿足直流、音頻及射頻測量 |
平均顯示噪聲電平 (DANL) | < -168 dBm (1 GHz, 前置放大器開) < -155 dBm (1 GHz, 前置放大器關) | 極高的靈敏度,可檢測非常微弱的信號 |
相位噪聲 | < -138 dBc (1 GHz, 10 kHz offset) | 極低的本地相位噪聲,有助于分辨近距離的信號 |
三階交調截點 (TOI) | > +20 dBm (1 GHz) | 高線性度,可精確測量交調失真產物 |
最大輸入功率 | +30 dBm (直流), +20 dBm (> 100 MHz) | 保護接收機前端,允許直接測量大功率信號 |
幅度精度 | < 0.3 dB (典型值) | 提供高度可信的幅度測量結果 |
分辨率帶寬 (RBW) | 1 Hz ~ 50 MHz | 支持極窄和極寬的RBW,滿足不同應用需求 |
實時帶寬 | 最高?160 MHz?(選件) | 支持無縫捕獲瞬態信號和實時頻譜分析 |
掃描速度 | 極快,具體取決于設置 | 優化的硬件確保了超快的掃描速度 |
顯示平均噪聲電平 (DANL) | < -168 dBm (1 GHz, 前置放大器開) | ? |
FSVA3000 的功能可通過選件進行擴展,用戶可以根據實際需求進行靈活配置。
頻率升級選件:
R&S FSVA-B2x
: 將頻率上限升級至 44 GHz 或 50 GHz。
硬件增強選件:
R&S FSVA-K30
:?前置放大器,顯著提高靈敏度,用于微弱信號測量。
R&S FSVA-K18
:?相位噪聲選件,提供專用的相位噪聲測量功能。
分析功能選件(軟件):
R&S FSVA-K70
:?矢量信號分析 (VSA),用于數字調制信號分析(如 5G NR, WLAN, LTE等)。
R&S FSVA-K40
:?噪聲系數測量,可直接測量放大器、變頻器等器件的噪聲系數,無需額外硬件。
R&S FSVA-K6
:?脈沖測量,用于雷達脈沖信號的特性分析。
R&S FSVA-K15
:?EMI 預兼容測試,內置 CISPR 帶寬、探測器器和限制線,方便進行電磁干擾預測試。
無線通信研發與生產:5G NR、WLAN (Wi-Fi 6/6E/7)、物聯網、衛星通信等部件的頻譜、調制和信號質量分析。
航空航天與國防:雷達、電子戰(EW)系統、跳頻信號、脈沖信號的測試與分析。
功率電子與時鐘:開關電源的EMI診斷、晶體振蕩器和頻率合成器的相位噪聲測量。
教育科研與一般電子:大學實驗室、科研院所進行通用射頻測量和教學演示。
EMC預兼容測試:在產品開發階段進行快速的電磁干擾診斷和排查。
